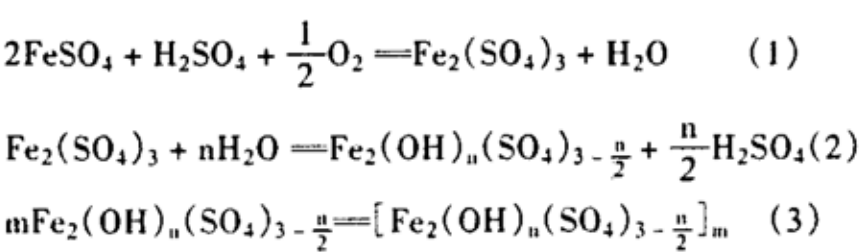

聚合硫酸鐵合成過程中催化劑NaNO2投加速度的影響。

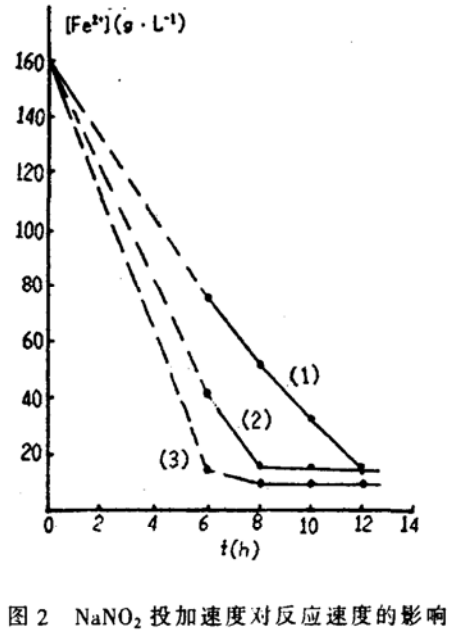

    華泉技術人員聚合硫酸鐵實驗測定了催化劑在不同投加速度時對反應速度的影響，結果如圖2。三條曲線分別代表NaNO2的三種不同的投加速度，其中曲線(1)為10g·L-1·h-1，曲線(2)為15g·L-1·h-1，曲線(3)為30g·L-1·h-1，

    從圖2可見，反應至6小時，曲線(1)中亞鐵離子的濃度[Fe2+]為75.5g·L-1，而曲線(3)中[Fe2+]已下降到14·6g·L-1，反應速度提高了89.9%。表明反應速度隨著聚合硫酸鐵催化劑NaNO2投加速度的增加而增加。到反應后期，由于NOx轉化為NO-3而使Fe2幾乎不能轉化為Fe3+，但曲線(3)的結果仍比曲線(1)和曲線(2)的結果好。這主要是由于NaNO2具有如下的催化作用：

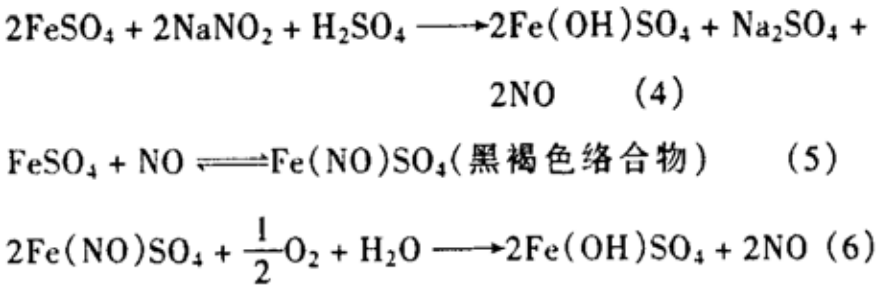

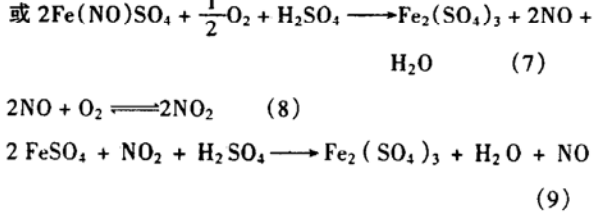

    從上述反應可知，NaNO2作為聚合硫酸鐵催化劑前其本身是一種氧化劑，而起催化作用的實質上是NaNO2還原后的NO、（NO、NO2等）。可見NaNO2的投加速度快時，體系中Fe3+被氧化成Fe3+也快，到后期由于不再投加NaNO2．此時NO、又基本轉化為NO3-，故其氧化的速度就很慢甚至由于[Fe2+]很小而幾乎不氧化了。NOx轉化為NO3-是反應體系中的副反應，反應式如下：

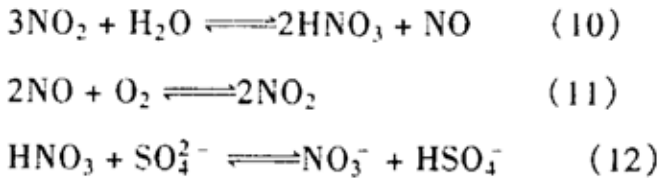

    由于硝酸是強酸，而HSO-4的酸性較弱，故副反應中有三分之二的NO2將轉化成NO-3而失去催化作用?？梢姶呋瘎㎞aNO2的投加速度也不是越快越好，若投加速度太快則由于NO生成太快，上述副反應將加劇，導致催化劑過多地轉化為NO3-而失去催化作用。所以只有適當的催化劑投加速度才能達到理想的效果。結果表明，催化劑NaNO2的投加速度以30g·L-1·h-1較為合適。
